目录

1 安装文件下载

2 安装

2.1 PCL的安装

2.2 pdb文件拷贝

2.3 配置属性表

3 安装过程遇到的错误及处理方案

3.1 错误    32    error LNK1123: 转换到 COFF 期间失败: 文件无效或损坏

3.2 warning C4819: 该文件包含不能在当前代码页(936)中表示的字符。请将该文件保存为 Unicode 格式以防止数据丢失

3.3 lib或*.h文件错误

4 pcd文件概述与示例代码

4.1 pcd文件

4.2 输出点云坐标示例程序

4.3 点云可视化的例子

6 参考资料

---

1 安装文件下载

建议无论是32位还是64位操作系统，都下载和使用32位版本

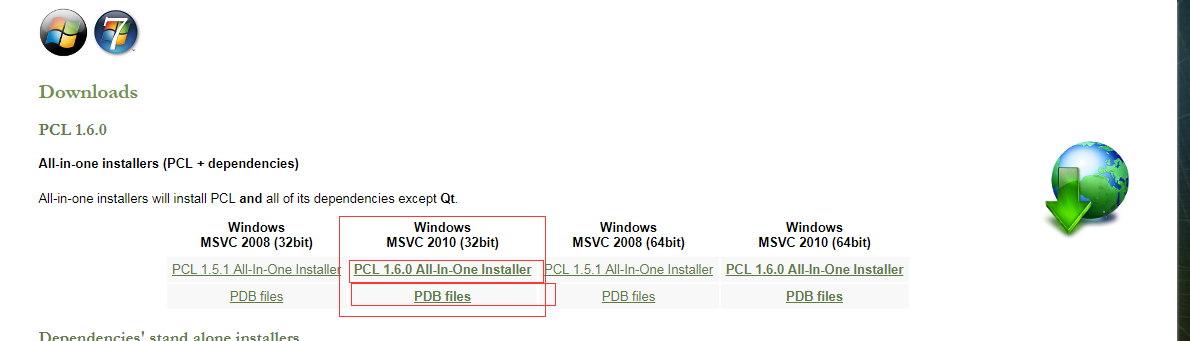

下载PCL1.6.0的pdb文件和VS2010平台的安装文件，如下图：



2 安装

2.1 PCL的安装

直接点击PCL-1.6.0-AllInOne-msvc2010-win32.exe，一路默认安装即可



2.2 pdb文件拷贝

将下载的压缩包

拷贝到***\PCL 1.6.0\bin【也就是你刚才设置的安装路径的bin目录下】

2.3 配置属性表

每次新建工程时，不需要在重复配置，只需将建立完成的属性表添加到自己的工程当中即可

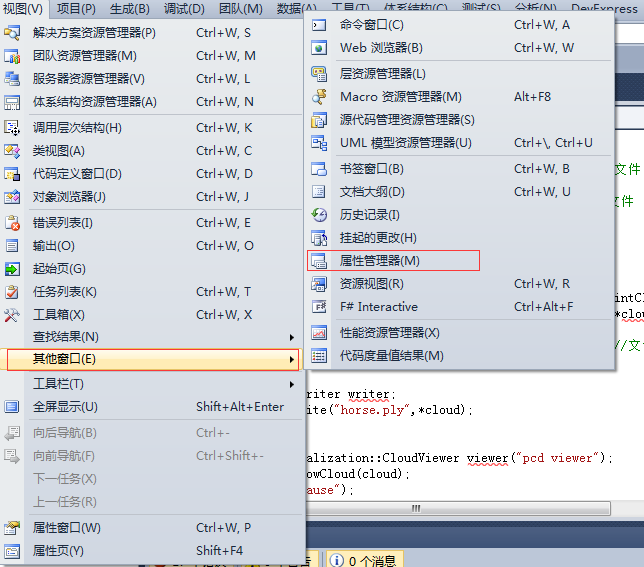

【视图】--> 【其它窗口】 --> 【属性管理器】

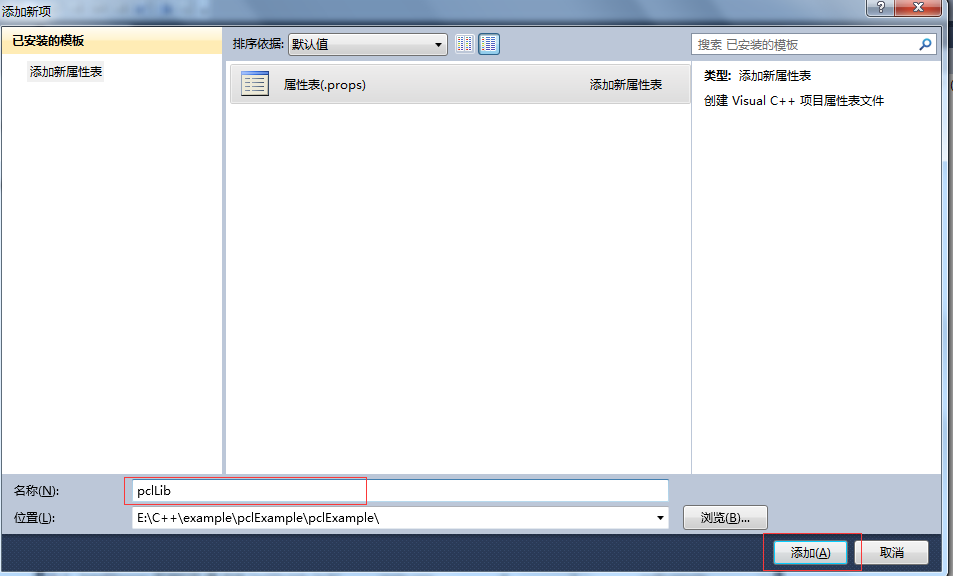

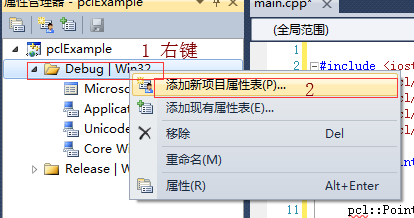

添加新的属性表

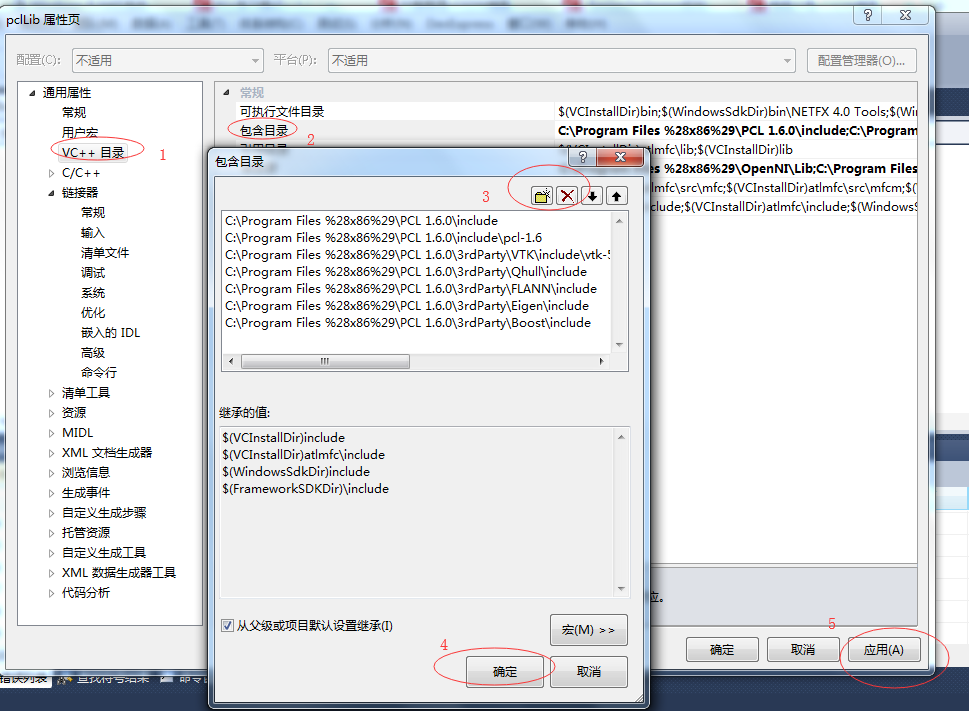

配置【包含目录】：

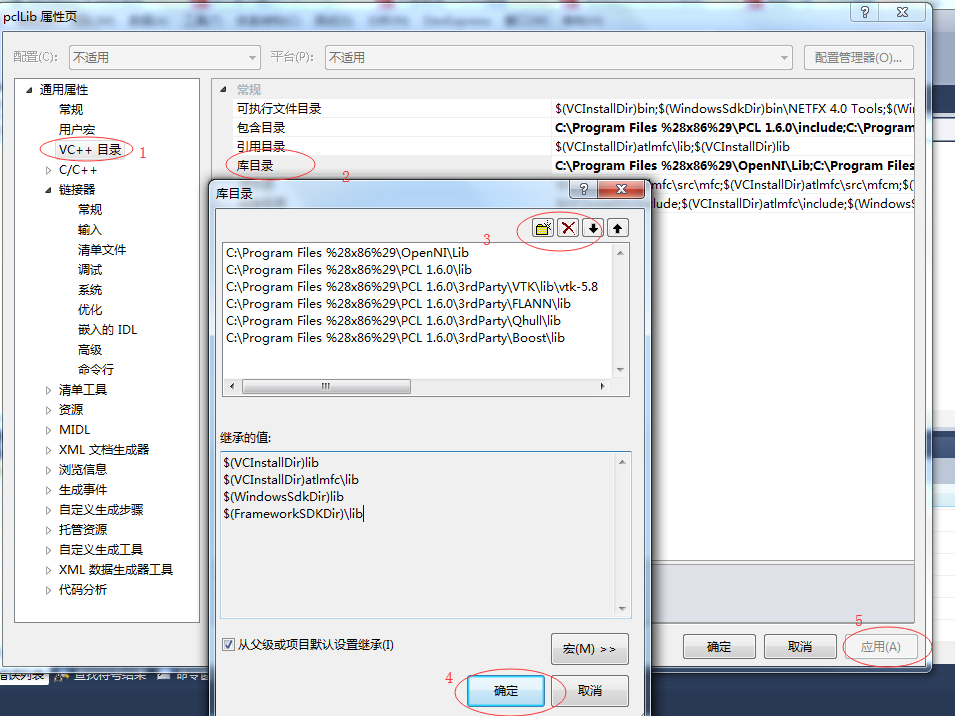

配置【库目录】

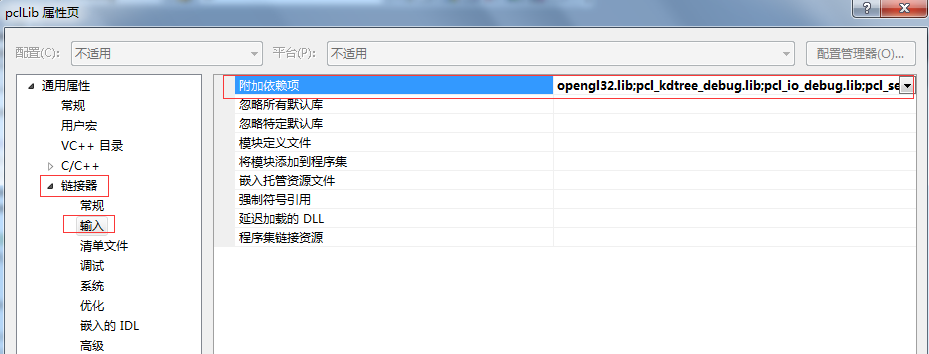

附加依赖项



opengl32.lib
pcl_kdtree_debug.lib
pcl_io_debug.lib
pcl_search_debug.lib
pcl_segmentation_debug.lib
pcl_apps_debug.lib
pcl_features_debug.lib
pcl_filters_debug.lib
pcl_visualization_debug.lib
pcl_common_debug.lib
flann_cpp_s-gd.lib
libboost_system-vc100-mt-gd-1_47.lib
libboost_filesystem-vc100-mt-gd-1_47.lib
libboost_thread-vc100-mt-gd-1_47.lib
libboost_date_time-vc100-mt-gd-1_47.lib
libboost_iostreams-vc100-mt-gd-1_47.lib
vtkalglib-gd.lib
vtkCharts-gd.lib
vtkCommon-gd.lib
vtkDICOMParser-gd.lib
vtkexoIIc-gd.lib
vtkexpat-gd.lib
vtkFiltering-gd.lib
vtkfreetype-gd.lib
vtkftgl-gd.lib
vtkGenericFiltering-gd.lib
vtkGeovis-gd.lib
vtkGraphics-gd.lib
vtkhdf5-gd.lib
vtkHybrid-gd.lib
vtkImaging-gd.lib
vtkInfovis-gd.lib
vtkIO-gd.lib
vtkjpeg-gd.lib
vtklibxml2-gd.lib
vtkmetaio-gd.lib
vtkNetCDF-gd.lib
vtkNetCDF_cxx-gd.lib
vtkpng-gd.lib
vtkproj4-gd.lib
vtkRendering-gd.lib
vtksqlite-gd.lib
vtksys-gd.lib
vtktiff-gd.lib
vtkverdict-gd.lib
vtkViews-gd.lib
vtkVolumeRendering-gd.lib
vtkWidgets-gd.lib
vtkzlib-gd.lib

3 安装过程遇到的错误及处理方案

3.1 错误    32    error LNK1123: 转换到 COFF 期间失败: 文件无效或损坏

错误描述：

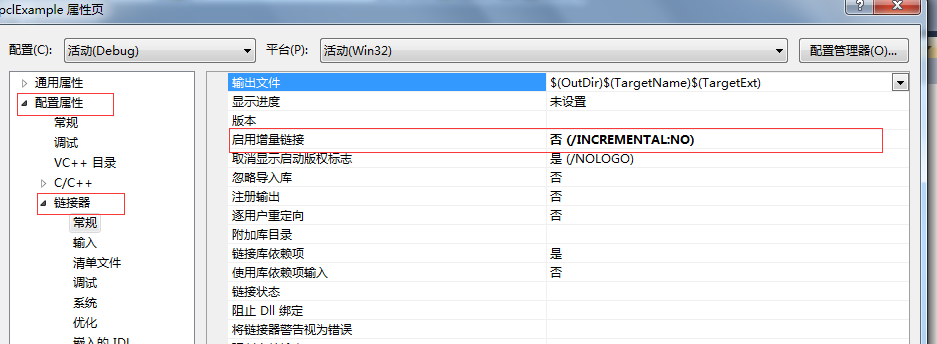

解决方案：

3.2 warning C4819: 该文件包含不能在当前代码页(936)中表示的字符。请将该文件保存为 Unicode 格式以防止数据丢失

错误描述：

warning C4819: 该文件包含不能在当前代码页(936)中表示的字符。请将该文件保存为 Unicode 格式以防止数据丢失    d:\program files\pcl 1.6.0\include\pcl-1.6\pcl\point_traits.h

解决方案：

使用UE打开对应的*.h文件，修改其编码格式为gb2312 或者unicode即可

3.3 lib或*.h文件错误

注意核实提示的*.h文件所在路径与配置路径是否一致，一般是配置不到位引起的

缺少lib文件，核查配置的库目录下是否有指定的lib文件，很有可能是未指定到最底层的目录导致的

4 pcd文件概述与示例代码

点云的几种格式：

数据格式	描述
PLY	多边形文件格式
STL	模型文件格式，主要用在CAD和CAM中
OBJ	从几何学上定义的文件格式
X3D	符合ISO标准，基于XML的3D计算机图形格式数据

4.1 pcd文件

字段	描述
VERSION	指定pcd文件的版本信息

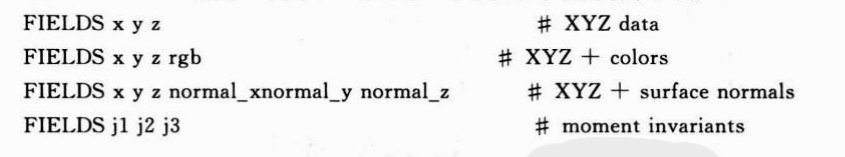

FIELDS	指定一个点拥有的维度和字段名字

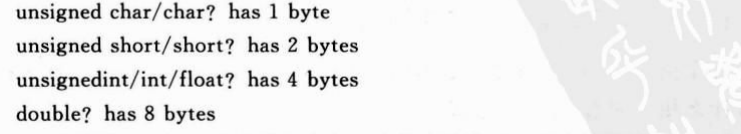

SIZE	每一维度的字符大小

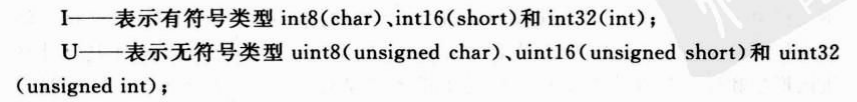

TYPE	每一维度的数据类型
COUNT	默认设置为1

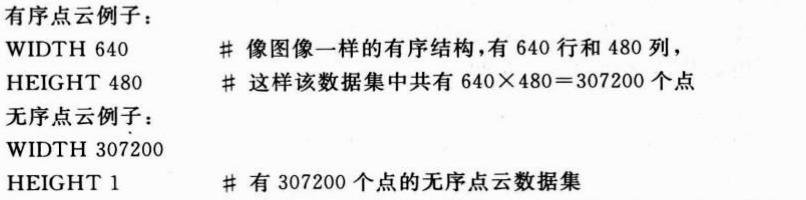

WIDTH	无序点云的行数/有序点云一行的点数
HEIGHT	无序点云默认为1/有序点云数据集的行数
VIEWPOINT	指定数据集中点云的视点，默认为0 0 0 1 0 0 0
POINTS	点的总数目
DATA	存储点云的数据类型（ascii或二进制）

要点提示：

• 标准的pcd文件必须按照上述顺序定义
• 各文件头部分以换行符隔开

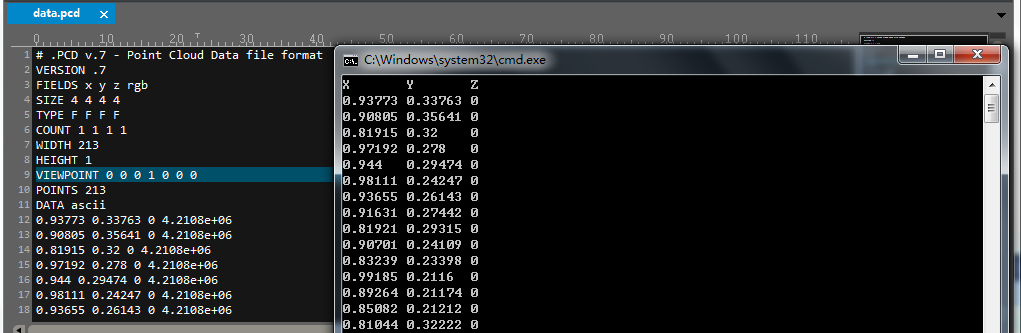

4.2 输出点云坐标示例程序



// pclEx.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <pcl/io/file_io.h>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/visualization/cloud_viewer.h>

int _tmain(int argc, _TCHAR* argv[])
{
	pcl::PointCloud<pcl::PointXYZ> cloud;
	int ret = pcl::io::loadPCDFile("data.pcd", cloud);*/
    //输出读入的点云坐标信息
	for(size_t i = 0; i < cloud.size(); i++)
	{
		std::cout << cloud[i].x << "\t" << cloud[i].y << "\t" << cloud[i].z << std::endl;
	}

	return 0;
}

4.3 点云可视化的例子

// pclEx.cpp : 定义控制台应用程序的入口点。
//

#include "stdafx.h"
#include <pcl/io/file_io.h>
#include <pcl/io/pcd_io.h>
#include <pcl/point_types.h>
#include <pcl/visualization/cloud_viewer.h>

int _tmain(int argc, _TCHAR* argv[])
{
	pcl::PointCloud<pcl::PointXYZ>::Ptr cloud1(new pcl::PointCloud<pcl::PointXYZ>);
	int ret = pcl::io::loadPCDFile("data.pcd", *cloud1);
	pcl::visualization::CloudViewer viewer("Cloud Viewer");
	viewer.showCloud(cloud1);
	system("pause");
	for(pcl::PointCloud<pcl::PointXYZ>::iterator it = cloud1->begin(); it != cloud1->end(); it++)
	{
		std::cout << it->x << "\t" << it->y << "\t" << it->z << std::endl;
	}
	return 0;
}

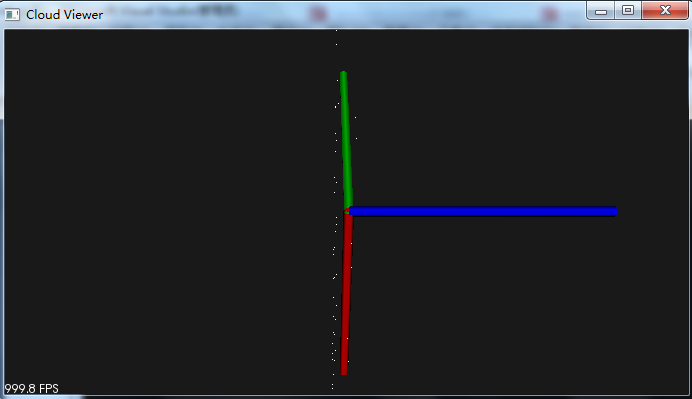

注：视图经过放大缩小即可得到如下图结果
