前几天的一个早晨，大概5点钟就醒了，再也睡不着。想到有一个驱动程序还需要debug，就爬起来继续coding。起来打开电脑，运行VS2012并打开项目。把代码逻辑仔细的看过一遍，想了想，有了一点小发现，改了几行代码。按下F7开始编译。

很惊讶，发现了一个错误。通过VS2012 IDE环境创建的驱动项目（solution）中总是包含两个工程：一个是驱动工程，用来编译并生成驱动文件（一般是.sys文件）；一个是package工程，用来把编程成功的驱动文件整合到一个可安装驱动包中。我看了一下错误，第一个工程已编译成功，是package工程失败了。这种情况还是第一次遇到，什么原因呢？

1>------ 已启动生成: 项目: Test Package, 配置: Win7 Debug x64 ------
1>  .......................
1>  Signability test failed.
1>
1>  Errors:
1>  22.9.7: DriverVer set to incorrect date (postdated DriverVer not allowed) in \Test.inf.  The current date (UTC) is 1/7/2014.
1>
1>  Warnings:
1>  None
1>x64\Win7Debug\inf2catOutput.log : Inf2Cat error -2: "Inf2Cat, signability test failed." Double click to see the tool output.
========== 生成: 成功 0 个，失败 1 个，最新 1 个，跳过 0 个 ==========

Package工程

Package工程在生成驱动安装包（Driver Package）的时候，会调用三个工具为驱动包数字签名：Stampinf.exe/ testsign.exe /inf2cat.exe。下面一一介绍。

时间戳工具

Stampinf.exe用来为inf文件生成时间戳。这个时间戳对应于inf文件中的[DriverVer]值。下面是一个典型的inf文件示例：

[version]
DriverVer=01/10/2014,1.0.0.0 ; time stamp（时间戳），版本号

StampInf的主要工作就是更新[DriverVer]的值：时间戳、版本号。StampInf.exe工具可以在WDK安装包中找到，一般路径是：C:\Program Files (x86)\Windows Kits\8.0\bin\x86\staminf.exe。我们可以在控制台环境中运行此工具，以观察它的使用方法。下面的内容有所删减和整理：

C:\Users\mozhang>stampinf.exe
        USAGE:
        stampinf -f filename [-s section] [-d <xx/yy/zzzz> | *]
                 -a architecture -n [-c catalogfile]
                             [-v  | *]
                             [-k nnnnn] [-u nnnnn]
                             [-i path]

-f：指定inf文件的路径

-a：指定硬件平台，可使用x86和AMD64这两个值。如果你指定的inf文件中含有关键字$ARCH$，stampinf会在处理过程中，把这些宏都替换成指定的值，最终的硬件平台会变成：NTx86或NTAMD64。如果inf文件中包含了关键字$ARCH$，但没有指定-a参数，stampinf会去掉这个关键字，最终的硬件平台变成：NT。

-d：指定以什么时间设置时间戳，可以指定一个时间，如果指定的值为”*”，Stampinf就以当前时间来设置它。这个选项可选，默认使用当前时间。

-v：指定以什么方式设置版本信息。可以指定一个版本号，如：1.0.0.0。也可以根据当前的时.分.秒.毫秒来设置。如果指定的值为”*”，表示使用后者来设置版本号。这个选项可选，默认使用第二种方式。

-k/-u：这两个值用来指定KMDF和UMDF的版本，可用指定的值替换inf文件中KMDF的关键字$KMDFVERSION$和$KMDFCOINSTALLERVERSION$，以及UMDF的关键字$UMDFVERSION$和$UMDFCOINSTALLERVERSION$。

下面是一个例子，我在控制台中执行命令为cy001.inf文件打时间戳：

C:\Users\mozhang>"stampinf.exe" -f "c:\cy001.inf" -d "*" -v "1.0.0.0"
Stamping c:\cy001.inf [Version] section with DriverVer=01/10/2014,1.0.0.0

打开cy001.inf文件查看：

DriverVer=01/10/2014,1.0.0.0

如果把-v的参数换成”*”：

C:\Users\mozhang>"stampinf.exe" -f "c:\cy001.inf" -d "*" -v "*"
Stamping c:\cy001.inf [Version] section with DriverVer=01/10/2014,11.24.18.11

打开cy001.inf文件查看：

DriverVer=01/10/2014,11.24.18.11

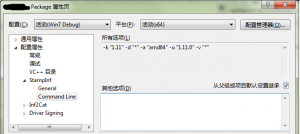

打开Package的属性页，查看stampinf相关的属性，可以看到它使用的默认参数是：

-k “1.11” -d ”*” –a “amd64” –u “1.11.0” –v “*”

它使用当前时间，并用时.分.秒.毫秒的格式设置版本号。这些设置是可以修改的。

TestSign

我曾经在介绍64位驱动签名工具64Signer的时候介绍过TestSign的工作原理，它使用指定的数字证书，给指定的镜像文件进行数字签名。请参考64Signer说明文档。

Inf2Cat

此工具用来生成cat文件。VS2012先把驱动安装有关的所以文件都拷贝到一个目录中，然后调用inf2cat.exe来生成cat文件。这些必须被拷贝的文件包括：.inf文件，.sys文件，其它文件包括WDF框架的co-installer文件等。Inf文件所在的位置代表了driver package的位置。

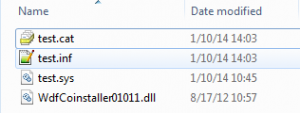

为了试验，我把test.inf、test.sys、WdfCoInstaller01011.dll这三个文件手动拷贝到E:\Test目录下面，然后调用inf2cat命令：

C:\Users\mozhang>Inf2Cat.exe driver:"E:\test" /os:"7_x86"
.......................
Signability test complete.

Errors:
None

Warnings:
None

Catalog generation complete.
E:\test\test.cat

参数中，/Driver:path指定了driver package的目录，也就是保存inf文件的目录；/OS:指定了目标系统。最后生成了test.cat文件。

可以把Inf2Cat的工作分成三个部分：分析inf文件，收集信息；验证驱动包，包括验证时间戳，和验证文件完整；生成cat文件。

验证时间戳就是把inf文件的DriverVer值和当前的时间进行比较，看是否匹配。我在文章开始遇到的错误，正是时间戳验证失败导致的，后面再讲。验证文件完整就是确保inf文件所有涉及到的文件都能在Driver Package目录中找到。比如用WDF框架编写的驱动，应在inf文件中指定co-installer文件。我的Test驱动使用KMDF 1.11，所以要用到对应的co-installer文件WdfCoInstaller01011.dll。

时间戳验证

回到开头的错误，再把重要的错误信息列举如下：

DriverVer set to incorrect date (postdated DriverVer not allowed) in \test.inf.  The current date (UTC) is 1/7/2014.
Inf2Cat error -2: "Inf2Cat, signability test failed."

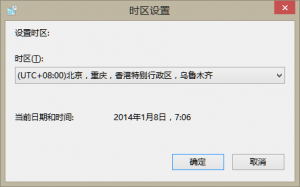

是inf2cat工具在执行的时候发生了错误，错误原因看上去是时间戳验证失败了。第一行告诉我，从DriverVer中拿到的时间不对，当前的UTC时间是1/7/2014。我特地看了一下电脑的当前时间并截了一幅图。我的当前时间是北京时间1月8号上午7点，和inf文件中DriverVer的值相同：

北京时间要比UTC标准时间早8个小时，所以北京时间的8号凌晨7点钟，是UTC时间的7号晚上11点。Inf2Cat如果使用UTC时间的话，就正好和Inf文件中的Local时间差一天。这正是导致时间戳验证失败的原因。

另外，inf2cat只验证日期，而不验证时分秒，这使得只有在凌晨1-8点编译驱动时，我才有机会“碰巧”遇到这个错误。

解决问题

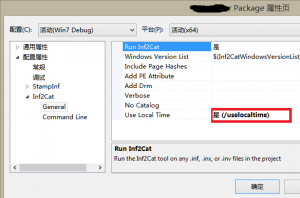

解决问题的方法非常简单，只要让Inf2Cat工具进行时间戳验证的时候，使用local时间而不是UTC时间就可以了。打开package工程的属性，在inf2cat工具的属性中进行设置。
